Запорный клапан ручной DN80 PN63 для газа 5 МПа | Кейс КМЗ | АЗ АТОМ
Решение для работы с природным газом под давлением 5.0 МПа
Перед ООО «КМЗ» стояла задача - обеспечить безопасную подачу природного газа к горелочному устройству. Ключевой сложностью была работа под высоким давлением 5.0 МПа (50кгс/см²) с требованием гарантированной герметичности класса IV по ГОСТ9544-2015.
Техническое задание и анализ
На основе опросного листа наши инженеры проанализировали задачу:
· Входное давление: 5.0 МПа
· Температура среды: от -20°C до +20°C
· Расход: до 2000 нм³/ч
· Ключевое требование: Герметичность класса IV
Малорасходные регуляторы на воду
Наименование серии РД
Тип присоединения
внутренняя резьба 1/4 NPT
внутренняя резьба 1/2 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
Номинальный диаметр, DN, мм
DN10
DN15
DN10
DN10
DN10
Номинальное давление, PN, кгс/см2
16-250
16-250
16-250
16-250
16-250
Рабочая среда
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
Диапазон настройки регулируемого давления
0-1 /0-5 / 0-8 /0-11 бар
0-1 /0-5 / 0-8 /0-11 бар
0-3 /0-12 / 0-20 /0-27 бар
0-25 /0-81 / 0-135 /0-180 бар
0-25 /0-81 / 0-135 /0-180 бар
Пропускная способность, Kv, м3/ч
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
Температура рабочей среды, С
-60...+200
-60...+150
-60...+200
-60...+150
-60...+150
Климатическое исполнение
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
Минимальный рабочий перепад давления, кгс/см2
0,1
0,1
0,1
0,1
0,1
Точность поддержания давления %
до±10
до±10
до±10
до±10
до±10
Материал корпуса
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
Малорасходные регуляторы на газ
Наименование серии РД
Тип присоединения
внутренняя резьба 1/4 NPT
внутренняя резьба 1/2 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
Номинальный диаметр, DN, мм
DN10
DN15
DN10
DN10
DN10
Номинальное давление, PN, кгс/см2
16-250
16-250
16-250
16-250
16-250
Рабочая среда
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
Диапазон настройки регулируемого давления
0-1 /0-5 / 0-8 /0-11 бар
0-1 /0-5 / 0-8 /0-11 бар
0-3 /0-12 / 0-20 /0-27 бар
0-25 /0-81 / 0-135 /0-180 бар
0-25 /0-81 / 0-135 /0-180 бар
Пропускная способность, Kv, м3/ч
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
Температура рабочей среды, С
-60...+200
-60...+150
-60...+200
-60...+150
-60...+150
Климатическое исполнение
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
Минимальный рабочий перепад давления, кгс/см2
0,1
0,1
0,1
0,1
0,1
Точность поддержания давления %
до±10
до±10
до±10
до±10
Материал корпуса
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
Почему был выбран именно запорный клапан, а не регулятор давления?
Анализ показал, что клиенту требовалось не регулирование давления, а надёжное отсечное устройство для периодического отключения горелочного устройства. Запорный клапан в такой системе выполняет функцию «закрыл/открыл», что проще, надежнее и экономически целесообразнее, чем установка регулятора, который постоянно поддерживает заданное давление.
Почему привод — ручной?
Для данных условий ручной привод (H) был признан оптимальным по трем причинам:
1. Максимальная надежность: Конструкция без пневмо- или электропривода имеет меньше сложных узлов, что критично для работы под постоянным высоким давлением.
2. Независимость: Не требует источника энергии (электричества или сжатого воздуха) для работы, что повышает отказоустойчивость системы.
3. Экономическая эффективность: Оперативное перекрытие потока не требовалось, поэтому инвестиции в автоматизированный привод были бы неоправданны.

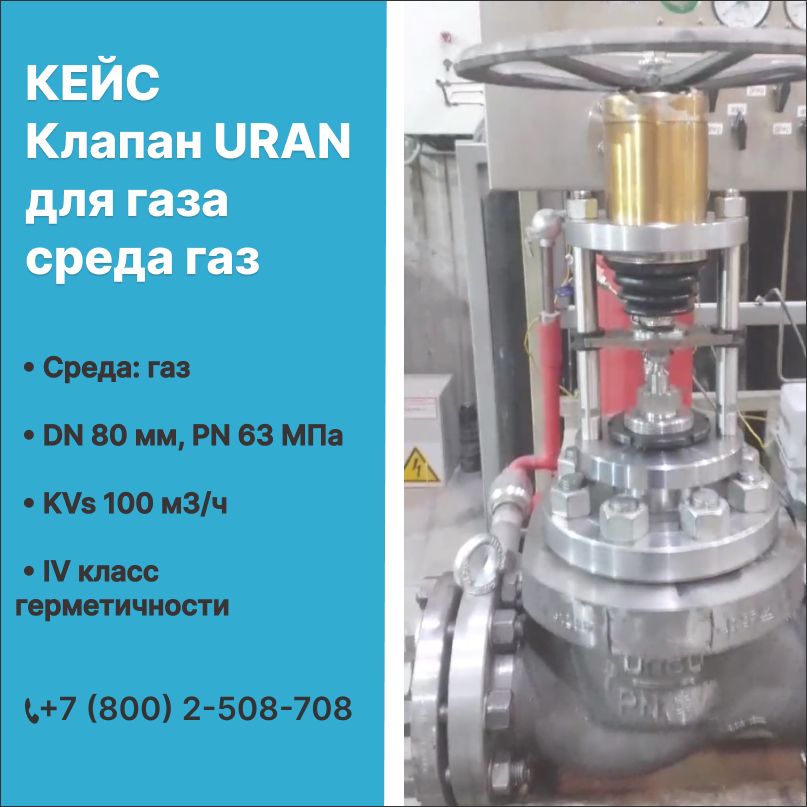

Решение: клапан АТОМ-URAN-Н 400 DN80 PN63
Был поставлен ручной запорный клапан АТОМ-URAN-Н 400.
· Модель: АТОМ-URAN-Н 400-080-080-063-M-G
· Материал корпуса: Сталь 20ГЛ
· Присоединение: Фланцевое, комплект с КОФ по ГОСТ33259-2015
· Пропускная способность: KVs = 100 м³/ч
Итоги проекта
· Поставлен надёжный ручной запорный клапан для отсечки газапод высоким давлением.
· Выбор обоснован техническим заданием и обеспечил оптимальное соотношение цены и надёжности.
· Соблюден согласованный срок изготовления.
Комментарий производителя:
«Грамотный подбор арматуры — это не про "самое дорогое", а про" самое подходящее". В данном случае ручной запорный клапан серии URAN-H-400 стал идеальным решением, обеспечив клиенту надежность и простоту эксплуатации».— инженер-конструктор АЗ АТОМ.
