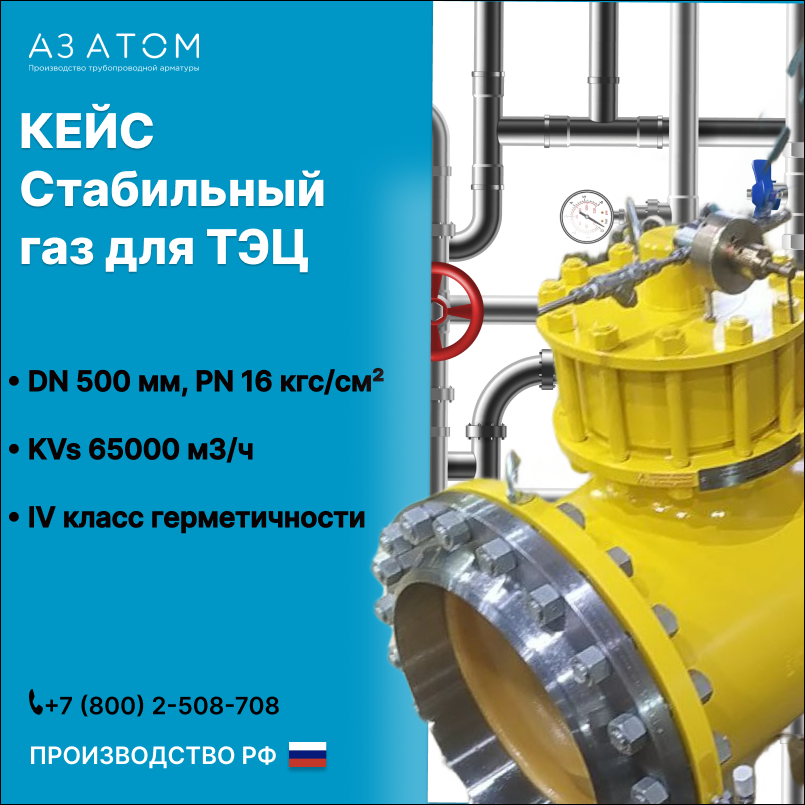

Регулятор давления DN500 PN16 ATLANT-P300-KU: кейс изготовления и внедрения на Красногорской ТЭЦ
При редуцировании природного газа на энергетических объектах требуется высокая стабильность выходного давления независимо от расхода и динамики работы газовой линии. На Красногорской ТЭЦ стояла задача удерживать 0,85 кгс/см² при расходе до 65000 нм³/ч, что потребовало разработки и изготовления регулятора давления DN500 PN16.
1. Исходная задача: требования к работе регулятора давления при высоких расходах природного газа
Газовые линии крупных ТЭЦ работают в условиях переменных нагрузок, где расход и давление до себя могутменяться в широком диапазоне. Для Красногорской ТЭЦ ключевым требованием стало обеспечение стабильного давления «после себя» на уровне 0,85 кгс/см² при входном давлении около 6 кгс/см².
При расходе до 65 000нм³/ч такие режимы создают серьёзную динамическую нагрузку на регулирующий орган: затвор должен перемещаться плавно, без вибраций и провалов, а схема регулирования обязана сохранять чувствительность даже при резких переходах.
Дополнительную сложность создавала неопределённость эксплуатации: объект не предоставил точных данных о возможных периодах нулевого расхода. В таких условиях регулятор должен гарантированно уходить в безопасное положение и исключать рост давления в выходном трубопроводе.
Малорасходные регуляторы на воду
Наименование серии РД
Тип присоединения
внутренняя резьба 1/4 NPT
внутренняя резьба 1/2 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
Номинальный диаметр, DN, мм
DN10
DN15
DN10
DN10
DN10
Номинальное давление, PN, кгс/см2
16-250
16-250
16-250
16-250
16-250
Рабочая среда
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
вода, дизельное топливо, масло, растворы этиленгликоля, кислоты, пропан жидкий, бутан жидкий, прочие не вязкие жидкости
Диапазон настройки регулируемого давления
0-1 /0-5 / 0-8 /0-11 бар
0-1 /0-5 / 0-8 /0-11 бар
0-3 /0-12 / 0-20 /0-27 бар
0-25 /0-81 / 0-135 /0-180 бар
0-25 /0-81 / 0-135 /0-180 бар
Пропускная способность, Kv, м3/ч
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
Температура рабочей среды, С
-60...+200
-60...+150
-60...+200
-60...+150
-60...+150
Климатическое исполнение
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
Минимальный рабочий перепад давления, кгс/см2
0,1
0,1
0,1
0,1
0,1
Точность поддержания давления %
до±10
до±10
до±10
до±10
до±10
Материал корпуса
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
Малорасходные регуляторы на газ
Наименование серии РД
Тип присоединения
внутренняя резьба 1/4 NPT
внутренняя резьба 1/2 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
внутренняя резьба 1/4 NPT
Номинальный диаметр, DN, мм
DN10
DN15
DN10
DN10
DN10
Номинальное давление, PN, кгс/см2
16-250
16-250
16-250
16-250
16-250
Рабочая среда
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
КПГ, природный газ, ПНГ, кислород, водород, сжатый воздух, азот, регазифициро-ванный СПГ
Диапазон настройки регулируемого давления
0-1 /0-5 / 0-8 /0-11 бар
0-1 /0-5 / 0-8 /0-11 бар
0-3 /0-12 / 0-20 /0-27 бар
0-25 /0-81 / 0-135 /0-180 бар
0-25 /0-81 / 0-135 /0-180 бар
Пропускная способность, Kv, м3/ч
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
0,1/0,22
Температура рабочей среды, С
-60...+200
-60...+150
-60...+200
-60...+150
-60...+150
Климатическое исполнение
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
У, Т, ХЛ, УХЛ, OM
Минимальный рабочий перепад давления, кгс/см2
0,1
0,1
0,1
0,1
0,1
Точность поддержания давления %
до±10
до±10
до±10
до±10
Материал корпуса
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
AISI 304, 12Х18Н10Т, 10Х17Н13М2Т
2. Почему стандартные регуляторы давления DN500 не обеспечивают устойчивое редуцирование
На диаметре DN500 даже небольшие изменения расхода приводят к ощутимым скачкам давления. Стандартные мембранные регуляторы на таких габаритах не обеспечивают достаточной стабильности, потому что:
- чувствительный элемент теряет точность при больших расходах
- масса затвора требует увеличенного усилия и точной балансировки
- типовые конструкции хуже работают в переходных режимах
- при неопределённости в работе «на тупик» стандартное исполнение затвора может быть небезопасным
Для энергетического объекта требовалась разгруженная схема, рассчитанная на высокие расходы и способная удерживать давление при сложной динамике газовой линии.
3. Выбор решения: регулятор давления ATLANT-P300-KU DN500 PN16
Анализ условий работы Красногорской ТЭЦ показал, что регулятору требуется устойчивость к высоким расходам и стабильное удержание давления "после себя". Разгруженная схема ATLANT-P300- DN500 PN16 обеспечивает предсказуемое поведение затвора на расходах до 65000 нм³/ч, исключая колебания и вибрации. Дополнительным преимуществом стало исполнение с нормально закрытым положением, критичным при отсутствии точных данных о вероятности нулевого расхода. Корпус под PN16 и геометрия проточной части обеспечивают равномерное распределение нагрузки и корректную работу на диаметре DN500, что делает выбранную модель оптимальной для энергетического объекта.
4. Этапы изготовления регулятора давления DN500 PN16 ATLANT-P300
После уточнения параметров регулирования были изготовлены корпусные элементы. Детали были обработаны с высокой точностью, чтобы обеспечить правильную работу седла и проточной части. При сборке уделялось внимание настройке разгруженной схемы и согласованию хода затвора с требуемой чувствительностью. Завершающим этапом стали стендовые испытания, на которых проверили удержание давления 0,85 кгс/см², поведение регулятора при изменении расхода и корректное закрытие в нулевом режиме. Все параметры подтвердили соответствие требованиям ТЭЦ.
5. Результат внедрения регулятора давления DN500 PN16 на Красногорской ТЭЦ
В эксплуатации регулятор стабильно удерживает заданное давление и корректно реагирует на изменение расхода, обеспечивая плавную работу узла редуцирования. Затвор ведёт себя предсказуемо, без вибраций, а при падении расхода устройство надёжно уходит в безопасное состояние, исключая рост давления в линии. Решение подтвердило соответствие эксплуатационным требованиям энергетического объекта и обеспечило устойчивость режима редуцирования природного газа.
