Схема работы регулятора давления GEFEST до себя

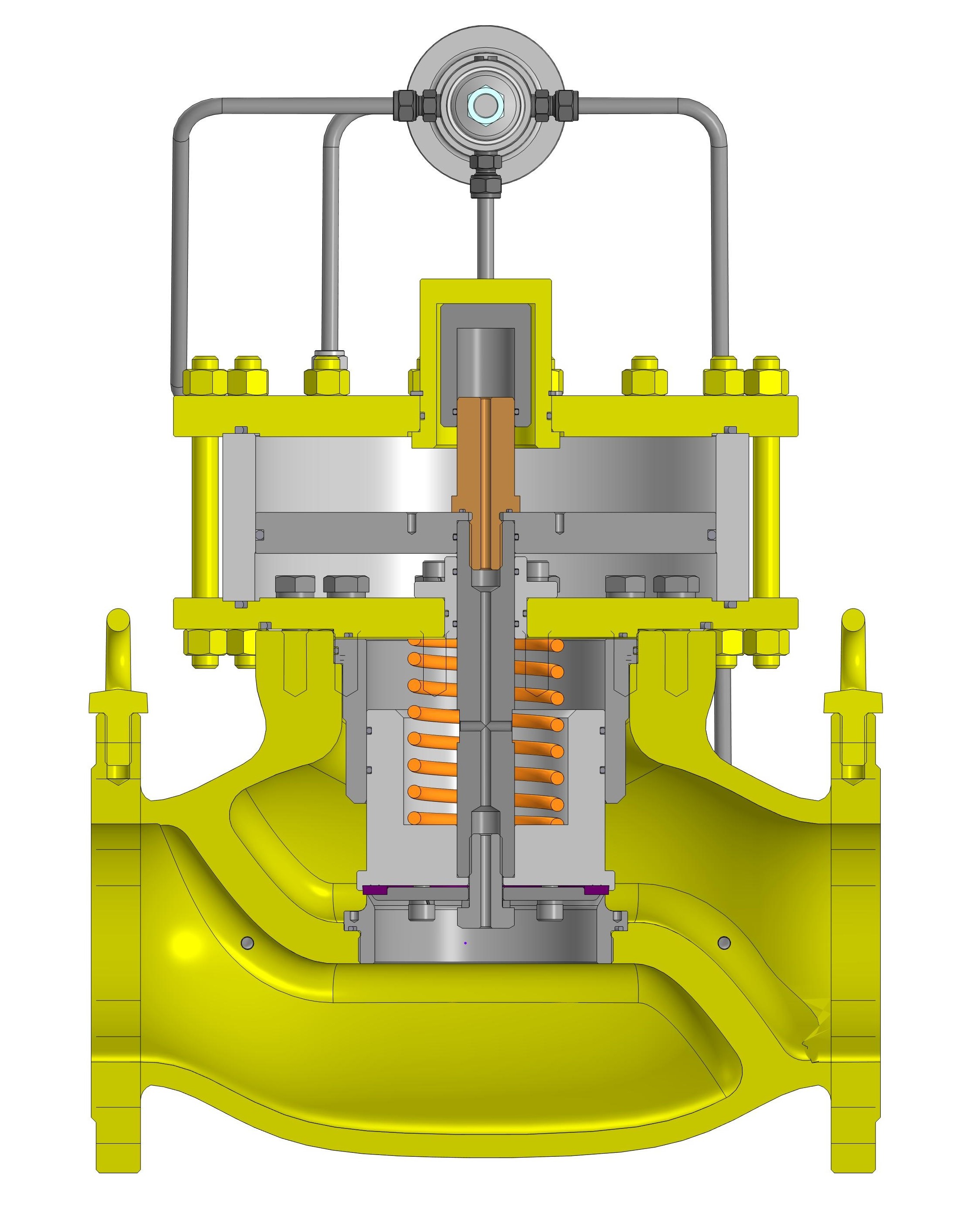

Схема регулятора давления АЗ АТОМ модель ГЕФЕСТ

В исходном состоянии регулятор давления закрыт. Клапан 1 прижат к седлу корпуса под действием пружины 2. Давления над и под поршнем 3 равны в следствие сообщения этих полостей через импульсные трубки и пилот.Из входного трубопровода на вход регулятора давления подается давление до регулятора. Необходимая величина давления после регулятора устанавливается вращением регулировочного винта 4, задавая усилие воздействия пружины пилота 5 на поршень пилота 6.При низком давлении после регулятора поршень 6 опускается, открывая канал для стравливания жидкости из полости над поршнем 3. При этом давление в полости над поршнем 3 уменьшается и поршень 3, шток 7, клапан 1 поднимаются. Редуцирование рабочей среды происходит за счет ее дросселирования в щели, образованной между клапаном 1 и седлом корпуса. Под действием перепада давления поршень 3, шток 7 и клапан 1 перемещаются в сторону, обеспечивающую восстановление заданной величины. При этом образуется необходимый зазор между клапаном 7 и седлом, обеспечивающий требуемое давление после регулятора.

При достижении равновесия всех сил, действующих на поршень 7 и клапан 1, устанавливается определенное равновесное положение при установившемся расходе и заданном давлении после регулятора.

Таким образом, обеспечивается постоянство величины заданного давления после регулятора.

Таблица материалов регулятора давления GEFEST



Наименование

Материал

1

Клапан

полиуретан*

2

Пружина

коррозионно-стойкая сталь*

3

Поршень

коррозионно-стойкая сталь*

4

Регулировочный винт

коррозионно-стойкая сталь*

5

Пружина пилота

коррозионно-стойкая сталь*

6

Поршень пилота

коррозионно-стойкая сталь*

7

Шток

коррозионно-стойкая сталь*



Корпус

Ст.20,Ст.20ГЛ,Ст.12Х18Н9Т

* - возможна корректировка при согласовании с Заказчиком

Схема работы регулятора давления GEFEST после себя

Схема регулятора давления АЗ АТОМ модель ГЕФЕСТ после себя

В исходном состоянии регулятор давления закрыт. Клапан 1 прижат к седлу корпуса под действием пружины 2. Давления над и под поршнем 3 равны в следствие сообщения этих полостей через импульсные трубки и пилот.  Из входного трубопровода на вход регулятора давления подается давление до регулятора. Необходимая величина давления после регулятора устанавливается вращением регулировочного винта 4, задавая усилие воздействия пружины пилота 5 на поршень пилота 6.  При низком давлении после регулятора поршень 6 опускается, открывая канал для стравливания жидкости из полости над поршнем 3. При этом давление в полости над поршнем 3 уменьшается и поршень 3, шток 7, клапан 1 поднимаются. Редуцирование рабочей среды происходит за счет ее дросселирования в щели, образованной между клапаном 1 и седлом корпуса. Под действием перепада давления поршень 3, шток 7 и клапан 1 перемещаются в сторону, обеспечивающую восстановление заданной величины. При этом образуется необходимый зазор между клапаном 7 и седлом, обеспечивающий требуемое давление после регулятора.

При достижении равновесия всех сил, действующих на поршень 7 и клапан 1, устанавливается определенное равновесное положение при установившемся расходе и заданном давлении после регулятора.

Таким образом, обеспечивается постоянство величины заданного давления после регулятора.





Наименование

Материал

1

Клапан

полиуретан*

2

Пружина

коррозионно-стойкая сталь*

3

Поршень

коррозионно-стойкая сталь*

4

Регулировочный винт

коррозионно-стойкая сталь*

5

Пружина пилота

коррозионно-стойкая сталь*

6

Поршень пилота

коррозионно-стойкая сталь*

7

Шток

коррозионно-стойкая сталь*



Корпус

Ст.20,Ст.20ГЛ,Ст.12Х18Н9Т

* - возможна корректировка при согласовании с Заказчиком

Вес регуляторов давления GEFEST



PN 16

PN 25

PN 40

PN 63

DN 15

8

9

10

-

DN 20

10

11

12

-

DN 25

10

12

13

16

DN 32

12

14

15

-

DN 40

18

19

20

-

DN 50

23

25

26

57

DN 65

31

34

37

-

DN 80

40

44

46

-

DN 100

60

65

70

-

DN 125

80

85

88

-

DN 150

90

98

105

290

DN 200

153

188

230

-

DN 250

235

290

325

-

DN 300

335

395

440

-

Габаритные размеры регуляторов давления серии GEFEST, LхHxB мм



PN 16

PN 25

PN 40

PN 63

DN 15

130х320х160

130х320х160

130х320х160

---

DN 20

150х300х185

150х300х185

150х300х185

---

DN 25

160х325х200

160х325х200

160х325х200

230х365х250

DN 32

180х340х205

180х340х205

180х340х205

---

DN 40

200х350х215

200х350х215

200х350х215

---

DN 50

230х355х225

230х355х225

230х355х225

300х390х280

DN 65

290х390х235

290х390х235

290х390х235

---

DN 80

310х420х250

310х420х250

310х420х250

---

DN 100

350х495х255

350х495х255

350х500х260

---

DN 125

400х530х250

400х550х270

400х550х270

---

DN 150

480х550х275

480х560х290

480х565х295

550х605х345

DN 200

600х590х335

600х630х360

600х645х375

---

DN 250

730х665х405

730х690х425

730х715х450

---

DN 300

850х740х460

850х770х485

850х800х515

---

Технические характеристики регулятора давления серии GEFEST

Условный диаметр, DN мм DN 15 DN 50 DN 65 DN 80 DN 100 DN 150 DN 200 DN 250 DN 300 DN 350 DN 400
Рабочая среда жидкие и газообразные среды неагресивные к материалам регулятора давления
Коэффициент условной пропускной способности, Kvy,м³/ч 2,5 25 40 63 100 250 400 800 1250 1700 2200
Коэффициент требуемый минимальной  пропускной способности, Kvs,м³/ч 3,25 32,5 52 81,9 130 325 520 1040 1625 2210 2860
Диапазон рабочего давления на входе, Мпа от 0,15 до 0,63
Диапазон рабочего давления на выходе, Мпа от 0,07 до Рвх
Класс герметичности по ГОСТ 54808-2011 "А"
Климатическое исполнение  УХЛ; ХЛ; В; О
Постоянная времени, с 2 5 5,5 6 7,5 9,5 11 13,5 15 17 20
Минимальный перепад давления, кгс/см2 :
Однопоршневой нормально закрытый с КУ на дросселяции после себя 1
Однопоршневой нормально закрытый с КУ на дросселяции до себя 1
Зона пропорциональности %,                         от верхнего предела настройки :
Однопоршневой нормально закрытый с КУ на дросселяции после себя 10
Однопоршневой нормально закрытый с КУ на дросселяции до себя 10
Температура рабочей среды,  ͦ С от - 40 до + 250
* возможно изготовление продукции по индивидуальным параметрам заказчика.
