Схема работы регулятора давления

В исходном состоянии регулятор давления закрыт. При выкрученном до свободного хода регулировочном винте 1 пилота и подаче среды с входного трубопровода в импульсной обвязке 2, пилоте, в командной полости справа от поршня 3 давление равно выходному давлению редуктора 9. Давление в полости слева от поршня 3 равно выходному давлению. Поршень 3 регулятора перемещается в закрытое положение под воздействием усилия пружины 4.

Необходимая величина давления после регулятора устанавливается вращением регулировочного винта 1 пилота, задавая усилие воздействия пружины 5 пилота на поршень 6 пилота.

При давлении после регулятора ниже давления настройки, поршень пилота 6 под действием силы упругости, сжатой пружин 5 перемещается влево, открывая канал для закачки газа со входа регулятора, в командную полость, расположенную справа от поршня 3 регулятора давления, и поршень 3 перемещается в левую сторону увеличивая дросселирующую щель регулятора.

Редуцирование рабочей среды происходит за счет ее дросселирования в щели, образованной между клапаном 7 и затвором 8. При давлении после регулятора выше давления настройки, поршень пилота 6 перемещается вправо, открывая канал для стравливания газа из командной полости, расположенной справа от поршня 3 регулятора, уменьшая дросселирующую щель.  Под действием перепада давления поршень 3 перемещается в сторону, обеспечивающую восстановление заданной величины. При этом образуется необходимый зазор между клапаном 7 и затвором 8, обеспечивающий требуемое давление после регулятора.

При достижении равновесия всех сил, действующих на поршень 3, устанавливается определенное равновесное положение при установившемся расходе и заданном давлении после регулятора.

Таким образом, обеспечивается постоянство величины заданного давления после регулятора.

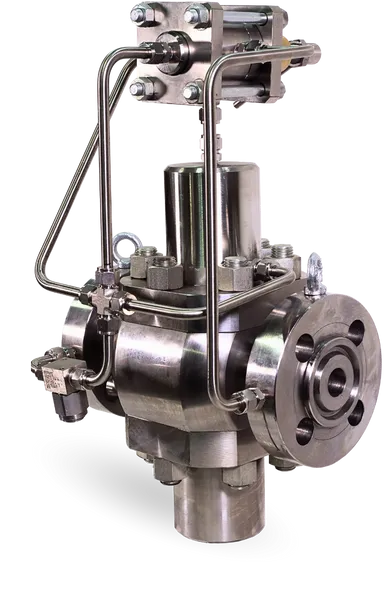

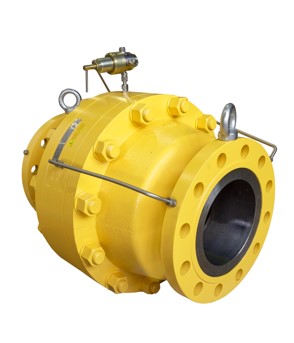

Серия TITAN  прямоточный регулятор давления с командным устройством.

  • Низкий уровень шума и вибрации;
  • Изготовление корпуса и основных элементов регулятора из сплавов, выбранных заказчиком;
  • Стабильная работа без автоколебаний на низких расходах;
  • Высокие рабочие давления;
  • Высокая точность поддержания установленных параметров при значительных изменениях расхода и давления;
  • Рабочая среда: жидкость, газ.

Преимущества прямоточной конструкции:

  • Осевое направление потока (без поворотов транспортируемой среды), что увеличивает производительность регуляторов на 20-30%;
  • Минимальные потери давления;
  • Высокая стойкость к турбулентности и кавитации;
  • Высокая надежность;
  • Высокая точность поддержания заданных пределов регулирования вне зависимости от изменения расхода и входного давления;
  • Автономная работа без подключения к источникам питания.

Температура рабочей среды

  • от минус -40 до плюс +80
Технические характеристики регулятора давления серии TITAN
Условный диаметр, DN DN 15 DN 25 DN 32 DN 50 DN 80 DN 100 DN 150 DN 200 DN 250 DN 300
Рабочая среда жидкость, газ, пар
Коэффициент условной пропускной способности, Kvy,м³/ч 2,5 6,3 10 25 63 100 250 400 800 1250
Диапазон рабочего давления на входе, Мпа                      от 0,15 до 25 от 0,15 до 16
Диапазон рабочего давления на выходе, Мпа от 0,07 до (Рвх -0,1)
Зона пропорциональности %, от верхнего предела настройки 5
Зона нечувствительности, % от верхнего предела настройки не более 1,6 от верхнего предела настройки
Постоянная времени, с 2 2 3,5 5 6,5 8 9,5 12 13,5 15
PN                       от 0,15 до 25
Класс герметичности по ГОСТ 54808-2011 "А"
Коэффициент требуемый минимальной                                               пропускной способности, Kvs,м³/ч 3,25 8,19 13 32,5 81,9 130 325 520 1040 1625
Климатическое исполнение  УХЛ; ХЛ; В; О
Температура рабочей среды,  ͦ С от минус -60 до плюс +250,  при стандартном исполнении
* возможно изготовление продукции по индивидуальным параметрам заказчика.

Вес регуляторов давления серии TITAN, кг



PN 16

PN 25

PN 40

PN 63

PN 100

PN 160

PN 200

DN 15

11

12

13

15

16

17

24

DN 20

13

14

14

21

23

24

28

DN 25

15

16

16

26

27

28

37

DN 32

19

22

22

31

32

32

44

DN 40

22

25

25

38

41

43

53

DN 50

25

30

30

46

59

62

105

DN 65

33

38

38

61

83

88

175

DN 80

42

45

48

69

93

98

248

DN 100

48

63

70

100

135

141

478

DN 125

65

89

95

156

211

225

651

DN 150

78

116

122

229

295

314

-

DN 200

109

159

220

345

483

535

-

DN 250

159

232

337

480

758

-

-

DN 300

206

299

509

663

-

-

-

Материал корпуса и основных узлов

  • 12Х18Н10Т

Уникальные характеристики

  • Стабильная работа в условиях высокой степени дросселирования;
  • Точность поддержания давления +/- 1% при постоянном давлении;
  • Широкий диапазон регулирования давления;
  • Высокая герметичность затворов;
  • Возможно сформировать узлы редуцирования под все технологические процессы (двухступенчатое регулирование, регулирование с защитой от превышения выходного давления т.д.);
  • Срок службы до 50 лет;
  • Гарантийный срок до 5 лет, со дня ввода в эксплуатацию;



Рабочая среда

  • Вода, воздух, природный газ, газообразные среды

Входное давление

  • От 0,3 до PN

Выходное давление

  • От 0,1 до PN

Рекомендуемая схема монтажа регулятора давления

Рекомендуемая схема монтажа регулятора давления с байпасной линией
